#040 100 01

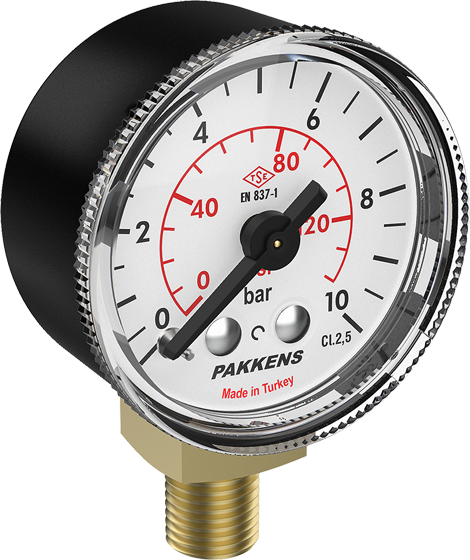

MG 040


• Yüksek ölçüm hassasiyeti gerektirmeyen yerlerde kullanılırlar.
• Bakır alaşımlarını aşındırıcı olmayan sıvı ve gazların basınç ölçümlerinde kullanılırlar.
Endüstri Sektörü: Su arıtma, makina üreticileri, ısıtma ve iklimlendirme makinaları, Pompalar/kompresörler hidrolik sistemler ve basınçlı hatlar
Kullanım Kılavuzları
MG - Kullanım Kılavuzu İndir
Kalite Sertifikaları
TSE - Bourdon Borulu Basınç Ölçer İndir
GOST-R - Basınç Ölçer İndir
CE - Bourdon Borulu Basınç Ölçer - Modül B İndir
CE - Basınç Ölçer - Modül C2 İndir
Teknik Çizimler
Yapısal Özellikler OpsiyonlarMamülün opsiyonlarını göster
Montaj Tipi
  • Alttan Bağlantılı
  • Teknik Çizime Bakınız
Ölçü Birimi
  • bar/psi
  • psi
  • mWs
  • kg/cm²
Ölçü Aralığı
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/315
Gövde
  • Plastik (ABS)
  • Çelik
Mekanizma
  • Pirinç
Görünüm Levhası
  • Polikarbonat
  • Akrilik
Basınç Organı
  • Bakır Alaşımı
Bağlantı
  • G 1/8’’ B
  • 1/8" NPT
Kadran
  • Alüminyum
İbre
  • Plastik
  • Alüminyum
Birleştirme Kaynağı
  • Lehim
  • Sert Lehim
Kullanım Özellikleri OpsiyonlarMamülün opsiyonlarını göster
Çalışma Basıncı (Azami)
  • Tam skala değerinin maksimum %75' geçmemelidir.
Uygunluk
  • EN 837 - 1
Hassasiyet Sınıfı
  • KL 2.5
Koruma Sınıfı
  • IP 41
Mekanik Titreşim Testi
  • 10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende
Mekanik Şok Test Yükü
  • 15g
Optimum Ölçüm Aralığı
  • 0,1 x PN ve 0,75 x PN arasında
Akışkan Sıcaklığı
  • Azami + 60 °C
  • Azami + 120 °C
Ortam Sıcaklığı
  • -40...+60°C
Depolama Sıcaklıkları
  • -40 ... +70 °C
