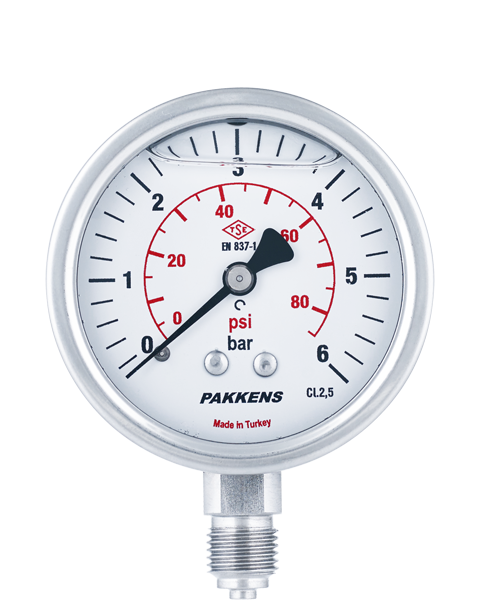

MG 063

MG 063


• Utilisés là où une précision exacte n'est pas nécessaire.
• Utilisés avec les gaz et les liquides qui n'endommagent pas l'acier inoxydable 316L.
Secteur d'industrie : Technologies du traitement de l'eau, fabrication de machinerie, chauffage, ventilation, air climatisé (CVCA), pompes/compresseurs et hydrauliques/pneumatiques,
Certificats de qualité
TSE - Manomètres télécharger
GOST-R - Basınç Ölçer télécharger
CE - Pressure Gauges - Module B télécharger
CE - Indicadores de presión - Module C2 télécharger
ATEX - Manomètres télécharger
Image Schéma technique
Caractéristiques de Construction
Type de fixation
  • Connexion inférieure
Unité d'échelle
  • bar/psi
Étendue d'échelle (PN)
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0 - 315
  • 0/400
  • 0/600
Boîtier
  • Acier inoxydable AISI-304
Mouvement
  • Acier inoxydable AISI-304
Vitre
  • Polycarbonate
Pièces en contact avec le fluide
  • Acier inoxydable AISI-316L
Connexion
  • G 1/4’’ B
Cadran
  • Aluminium
Aiguille
  • Aluminium
Soudure
  • Soudage
Remplissez liquide
  • Glycérine
Caractéristiques D'utilisation
Pression de fonctionnement (maxi.)
  •  Ne doit pas dépasser 75 % de la pleine échelle.
Conformité
  • EN 837 - 1
Classe de précision
  • CL 2.5
Température ambiante
  • - 20 ... + 60 °C
Indice de protection
  • IP 65
Essai de vibration mécanique
  • 10Hz-150Hz 1 Octave / minute - 3 axes
Charge d'essai de choc mécanique
  • 15g
Plage de fonctionnement optimal
  • Entre 0,1 x PN et 0,75 x PN
Limite de suppression
  • PN x 1.25
Température du fluide
  • Maximum + 60 °C
Température de stockage
  • -40 ... +70 °C
