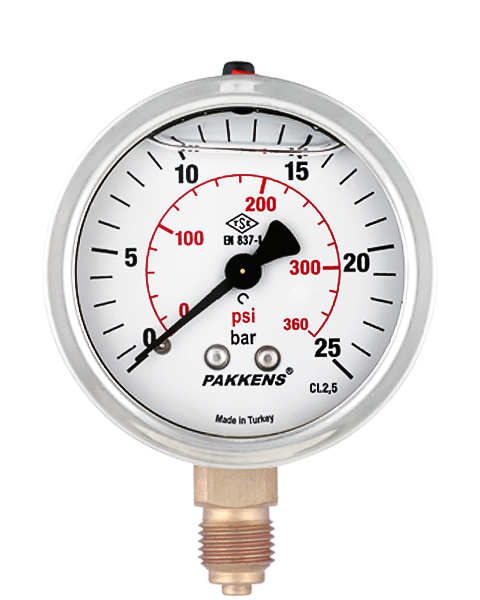

MG 063


يُستخدَم لقياس السائل والغازات المناسبة للسبائك النحاسية تحت الظروف المهتزة. •
يمكن استخدام الفولاذ المقاوم للصدأ AISI 316L أو Monel400 للوسائط القوية. •
قطاع الصناعة: مصانع البيتروكيماويات، صناعة التعدين، التصنيع الآلي والهيدروليك وضغط الهواء.
شهادات الجودة
مقاييس الضغط - TSE تحميل
GOST-R - Basınç Ölçer تحميل
CE - Pressure Gauges - Module B تحميل
Module C2 - مقاييس الضغط - CE تحميل
صورة الرسم الفني
خصائص الاستعمال خياراتإظهار خيارات المنتج
ضغط التشغيل (الحد الأقصى)
  •  يجب ألا يزيد عن %75' من القياس الطبيعي الكامل.
المطابقة
  • EN 837 - 1
  • ATEX 94/9/EC
فئة الدقة
  • CL 2.5
  • CL 1.6
معدل الحماية
  • IP 65
  • IP 68
اختبار تحمل الاهتزاز الميكانيكي
  • 10 Hz-150 Hz ثمانيّة/دقيقة - 3 محور
حمولة اختبار تحمل الصدمات الميكانيكية
  • 15g
نطاق التشغيل المثالي
  • بين 0,1 × PN و 0,75 × PN
درجة حرارة السائل
  • C° 60 + الحد الأقصى
  • C° 120 + الحد الأقصى
درجة الحرارة المحيطة
  • - 20 ... + 60 °C
درجة حرارة التخزين
  • -40 ... +70 °C
الخصائص البنائية خياراتإظهار خيارات المنتج
نوع التركيب
  • توصيل سفلي
  • انظر الرسم الفني
وحدة القياس
  • بار/رطل للبوصة المربعة
  • بار
  • رطل للبوصة المربعة
  • كجم/سم مربع
نطاق القياس (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/315
  • 0/400
  • 0/600
نطاق مقياس التفريغ
  • -1 / 0
  • -1 / +0,6
  • -1 / +1,5
  • -1 / +3
  • -1 / +5
  • -1 / +9
الصندوق الخارجي
  • صلب لا يصدأ AISI-304
الحافة الخارجية
  • AISI-304 صلب لا يصدأ
الحركة
  • النحاس الأصفر
الإطار
  • البولي كربونيت
الأجزاء المبللة
  • سبيكة نحاسية
التوصيل
  • G 1/4’’ B
  • 1/4" NPT
القرص المدرج
  • الألومنيوم
المؤشر
  • بلاستيكية
  • الألومنيوم
اللحام
  • اللحام
  • اللحام الصلد
  • تيج لحام
ملأت سائل
  • غليسرين
  • ليكون زيت
