#100 130 01

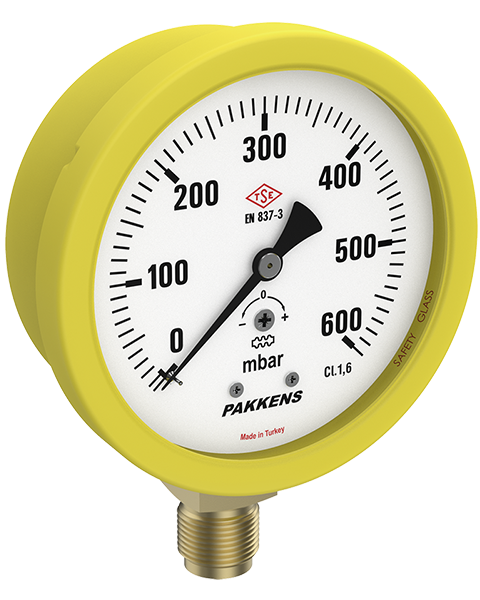

MC 100


• Kapsül diyaframlı basınç ölçerler düşük basınç ölçümlerinde kullanılır.
• Aşırı yoğun veya kristalleşebilen ortamlarda kullanılamaz!
• Bakır alaşımlarını aşındırıcı olmayan sıvı ve gazların basınç ölçümlerinde kullanılır.
• Aşındırıcı ortamlarda paslanmaz AISI 316L kullanılır.
• Darbeli basınçlı veya titreşimli ortamlarda sıvı dolgulu tipleri kullanılır.
Endüstri Sektörü: Medikal cihazlar, gaz, enerji dağıtım ve makina üretim.
Kalite Sertifikaları
TSE - Kapsül Diyaframlı Basınç Ölçerler İndir
GOST-R - Basınç Ölçer İndir
Yapısal Özellikler
Montaj Tipi
  • Alttan Bağlantılı
Gövde
  • Çelik
Ölçü Birimi
  • mbar
Ölçü Aralığı
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/400
  • 0/600
  • 0/1000
Vakum Ölçü Aralığı
  • -16 / 0
  • -25 / 0
  • -40 / 0
  • -60 / 0
  • -100 / 0
  • -160 / 0
  • -250 / 0
  • -400 / 0
  • -600 / 0
  • -1000 / 0
Kapak
  • Sac
Mekanizma
  • Pirinç
Görünüm Levhası
  • Emniyetli Cam
Basınç Organı
  • Bakır Alaşımı
Bağlantı
  • G 1/2’’ B
Kadran
  • Alüminyum
İbre
  • Alüminyum
Birleştirme Kaynağı
  • Lehim
Kullanım Özellikleri
Akışkan Sıcaklığı
  • Azami + 60 °C
Çalışma Basıncı (Azami)
  • Tam skala değerinin maksimum %75' geçmemelidir.
Uygunluk
  • EN 837 - 3
Hassasiyet Sınıfı
  • KL 1.6
Ortam Sıcaklığı
  • - 20 ... + 60 °C
Koruma Sınıfı
  • IP 41
Mekanik Titreşim Testi
  • 10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende
Mekanik Şok Test Yükü
  • 15g
Optimum Ölçüm Aralığı
  • 0,1 x PN ve 0,75 x PN arasında
Aşırı Basınç Sınırı
  • PN x 1.25
Depolama Sıcaklıkları
  • -40 ... +70 °C
