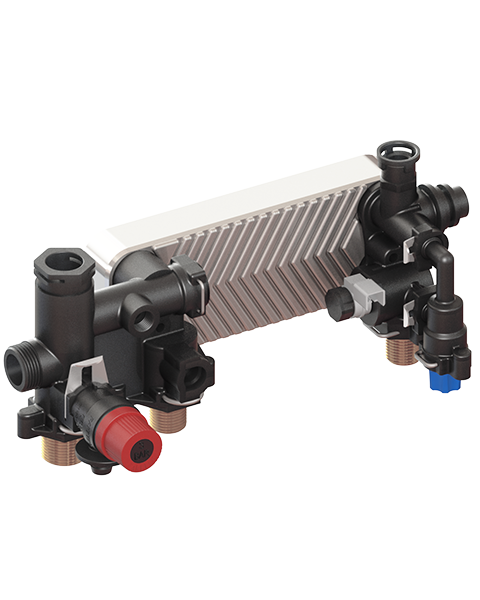

HB-103


Kombi tipi cihazlar için, yandan pompa bağlantılı, kompozit hidrolik grup.

Tüm sirkülasyon pompası marka ve modelleri ile çalışmaya uygun olup, on-off ya da stepper tipi 3 yollu valf motorları ile kullanılabilir.

Standart teslimat içeriğinde gidiş ve dönüş blokları, DHW filtresi, müşteri talebine uygun kapasitede akış düzenleyici, Hall effect sensörlü radyal türbinli tip akış ölçer, manuel doldurma musluğu, 3 yollu valf kartuşu, plastik 3 bar ½” emniyet ventili ile ½” ve ¾” bağlantı nipelleri bulunur.

Hidrolik grup müşteri talebi doğrultusunda, plakalı eşanjör, 3 yollu valf motoru, basınç siviç veya sensörü ve NTC sensörü ile sunulabilir.
Kullanım Kılavuzları
HB-103 İndir
Teknik Özellikler
By Pass Yöntemi
  • Eşanjör içinden
Gövde
  • Kompozit [Pirinç (CuZn40Pb2) – PA66 GF30]
Hidroblok Tipi
  • Kombi Monotermik
Kullanım Suyu Debisi (Giriş Bloğu)
  • 8 lt / min.
  • 10 lt / min.
  • 11 lt / min.
  • 12 lt / min.
  • 13 lt / min.
  • 14 lt / min.
  • 15 lt / min.
  • 16 lt / min.
  • 17 lt / min.
  • 22 lt / min.
Emniyet Ventili Açma Basıncı (nominal)
  • 3 bar
Akış Sensörü Tipi
  • Türbin (Hall Effect Tipi-Modülasyonlu)
Teknik Özellikler
Akışkan Sıcaklığı
  • Azami + 120 °C
Depolama Sıcaklıkları
  • - 20 ... + 70 °C
