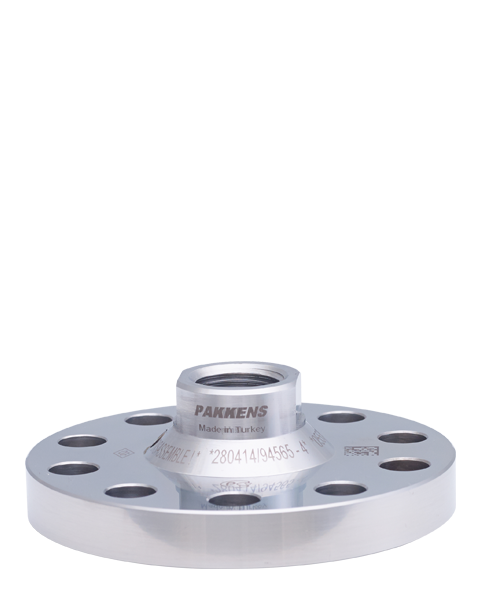

DS0552 Collegamento con flangia a membrana

DS0552 Collegamento con flangia a membrana


• Tutti i gruppi di diaframma sono realizzati con AISI 316L.
• Su richiesta, è possibile produrre diaframmi in Hastelloy C276 o Monel 400.
• Particolarmente adatti per la misurazione della pressione di fluidi viscosi o agenti cristallizzabili.
• Utilizzabili in ambienti con presenza di vibrazioni o di pressioni pulsanti.
• Liquido di riempimento: glicerina, olio di silicone od olio organico
Immagine di disegno tecnico
Proprietà di Utilizzo opzioniMostra le opzioni del prodotto
Pressione Esercizio (max.)
  • Mosto non superare completo.
Classe di precisione
  • CL 1.0
Temperatura del fluido
  • Massimo + 150 °C
Temperatura ambiente
  • -25°C...+85°C
Temperatura di stoccaggio
  • - 20 ... + 70 °C
Proprietà Costruttive opzioniMostra le opzioni del prodotto
Processo di connessione
  • Collegamento a flangia
Unità scala
  • bar
Intervallo scala (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
Corpo diaframma
  • Acciaio inossidabile AISI-316L
Diaframma
  • Acciaio inossidabile AISI-316L
Diametro nominale
  • Ø100 mm
  • Ø160 mm
Tenuta
  • Viton
Connessione dello strumento
  • G 1/2"
Riempia il liquido
  • Olio Siliconico
Formato della flangia
  • DN 68
