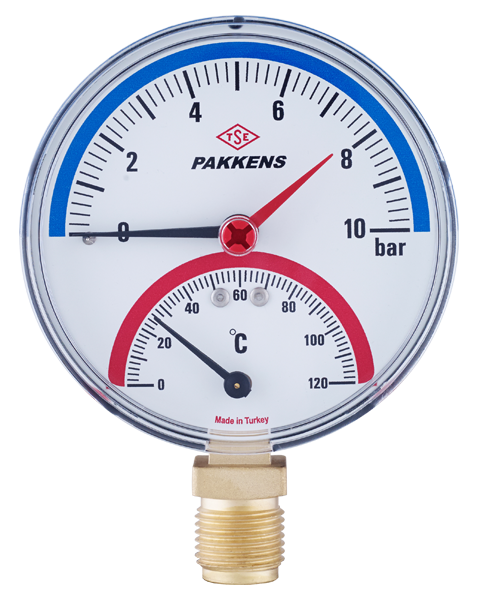

TE 100


• Systèmes de chauffage pour afficher simultanément les valeurs de pression et de température.
• Utilisés là où une précision exacte n'est pas nécessaire.
• Compatibles avec tous les gaz et liquides qui n'attaquent pas les alliages de cuivre.
Secteur d'industrie : Fabrication de machinerie, chauffage, ventilation, air conditionné (CVCA) et fabricants de vaisseaux
Certificats de qualité
TSE - Manomètres télécharger
Image Schéma technique
Caractéristiques de Construction
Type de fixation
  • Connexion inférieure
Unité d'échelle
  • bar
  • °C
Étendue d'échelle (PN)
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
Étendue d'échelle (T)
  • 0/+120°C
Boîtier
  • Acier
Lunette
  • Acier
Vitre
  • Acrylique
Pièces en contact avec le fluide
  • Alliage de cuivre
Connexion
  • G 1/2’’ B
Cadran
  • Aluminium
Aiguille
  • Plastique
Soudure
  • Soudage
Élément de température
  • Bi-métallique
Caractéristiques D'utilisation
Pression de fonctionnement (maxi.)
Indice de protection
  • IP 41
Plage de fonctionnement optimal
Température du fluide
  • maximum + 120 °C
Température de stockage
  • -40 ... +70 °C
Classe de précision (T)
  • CL 2,0
Classe de précision (P)
  • CL 2,5
