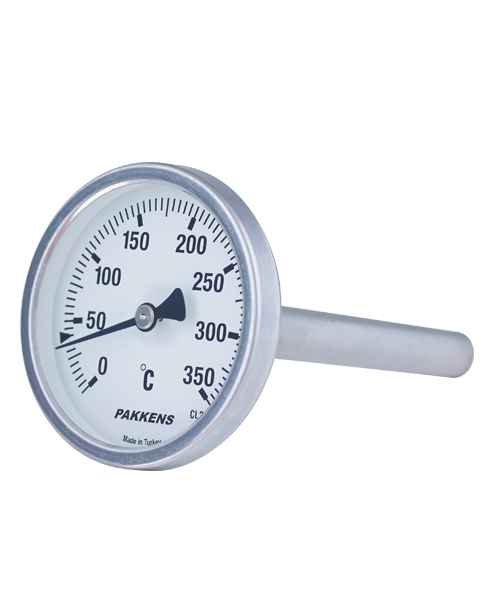

TE 063


• Les manomètres bimétalliques sont constitués de deux couches de feuilles métalliques différentes qui prennent une forme spiralée en raison de la différence de vitesse de dilatation des deux couches métalliques. Sa rotation vers le haut autour de son axe est ainsi provoquée par la chaleur. Ce mouvement est transmis à l'aiguille au moyen d'un fil de transmission.
• Utilisés là où une précision exacte n'est pas nécessaire.
• Cuiseurs vapeur, machines d'injection plastique, machines à café, etc.
Certificats de qualité
TSE - Sıcaklık Ölçer télécharger
GOST-R - Temperature Gauge télécharger
Image Schéma technique
Caractéristiques de Construction
Type de fixation
  • Connexion arrière
Unité d'échelle
  • °C
Étendue d'échelle (T)
  • -30/+60°C
  • 0/+120°C
  • 0/+160°C
  • 0/+300°C
  • 0/+350°C
  • 0/+400°C
  • 0/+500°C
Boîtier
  • Acier inoxydable AISI-430
Lunette
  • Acier inoxydable AISI-430
Vitre
  • ≥ 160°C Verre
  • < 120°C Polycarbonate
Connexion
  • G 1/2’’ B
Cadran
  • Aluminium
Aiguille
  • ≤ 160 °C Plastique
  • ≥ 200 °C Aluminium
Élément de température
  • Bi-métallique
Tige bimétallique
  • Laiton
Puits thermométrique
  • Acier inoxydable AISI-316L
Longueur d’immersion
  • 50mm
  • 100mm
  • 150mm
  • 200mm
  • 250mm
  • 300mm
  • 400mm
  • 500mm
Caractéristiques D'utilisation
Conformité
  • EN 13190
Classe de précision
  • CL 2.0
Indice de protection
  • IP 51
Température de stockage
  • -40 ... +70 °C
