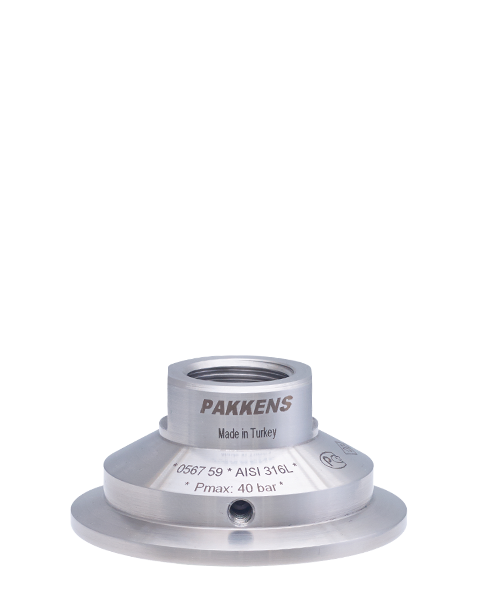

DS 0568 Conexión de manguito

DS 0568 Conexión de manguito


• Todos los grupos de diafragmas están fabricados en AISI 316L.
• Muy adecuados para medir la presión de fluidos viscosos o medios cristalizables.
• Pueden utilizarse en entornos sometidos a vibraciones o con presiones pulsantes.
• Líquido de llenado: Glicerina, aceite de silicona o aceite orgánico
Sector industrial: Plantas petroquímicas, minería, fabricación de maquinaria, sistemas hidráulicos/neumáticos y sector alimentario.
Manuales de usuario
EHEDG - 0568 descargar
3-A Tri Clamp descargar
Certificados de calidad
3A descargar
EHEDG descargar
Imagen de dibujo técnico
Propiedades de Uso
Temperatura del líquido
  • Máximo + 150 °C
Presión de funcionamiento (máx.)
  • Necesidad no exceder completo.
Conformidad
  • 3-A
  • EHDG
Clase de precisión
  • CL 1.0
Temperatura ambiente
  • -25°C...+85°C
Temperatura de almacenamiento
  • - 20 ... + 70 °C
Propiedades de Construcción
Process Connection
  • Conexión de manguito
Conexión de instrumento
  • G 1/2"
Unidad de escala
  • bar
Rango de escala (PN)
  • 0/16
  • 0/25
  • 0/40
Cuerpo del diafragma
  • Acero inoxidable AISI-316L
Diafragma
  • Acero inoxidable AISI-316L
Diámetro nominal
  • Ø100 mm
  • Ø160 mm
Sellado
  • Viton
llene el líquido
  • FDA Approved Oil
