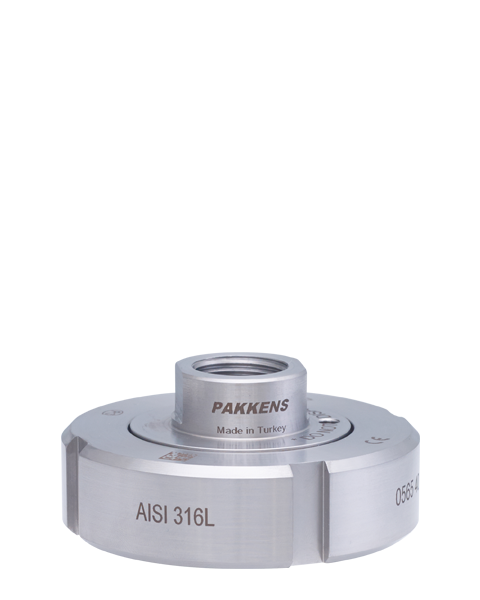

DS 0564 Mutterverbindungen / Klemmanschlüsse

• Alle Membrangruppen sind aus AISI 316L hergestellt.
• Bestens geeignet für die Druckmessung viskoser Flüssigkeiten oder kristallisierbarer Medien.
• Kann in vibrierenden Umgebungen oder mit pulsierenden Drücken eingesetzt werden.
• Füllflüssigkeit: Glycerin, Silikonöl oder biologisches Öl
Branche: Petrochemische Anlagen, Bergbauindustrie, Maschinenbau, Hydraulik/Pneumatik und Lebensmittelindustrie.
Produktvorstellung Benutzerhandbücher Qualitätszertifikate Bild einer technischen Zeichnung
Benutzerhandbücher
3-A Tri Clamp Download
EHEDG - 0568 Download
Qualitätszertifikate
3A Download
EHEDG Download
Bild einer technischen Zeichnung
Konstruktive Eigenschaften
Process Connection
  • Flanschverbindung
Geräteanschluss
  • G 1/2"
Maßeinheit
  • bar
Skalenbereichbereich (PN)
  • 0/0,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
Membrangehäuse
  • Edelstahl AISI-316L
Membran
  • Edelstahl AISI-316L
Nenndurchmesser
  • Ø100 mm
  • Ø160 mm
Dichtung
  • Viton
Füllen Sie Flüssigkeit
  • FDA Approved Oil
Flanschgröße
  • DN 25
  • DN 40
  • DN 50
  • DN 80
Einsatzeigenschaften
Flüssigkeitstemperatur
  • Maximum + 150 °C
Betriebsdruck (max.)
  • Muss komplettes nicht übersteigen.
Konformität
  • EN 837 - 1
  • 3-A
  • EHDG
Genauigkeitsklasse
  • CL 1.0
Umgebungstemperatur
  • 10 ... + 40 °C
Lagertemperatur
  • - 20 ... + 70 °C
