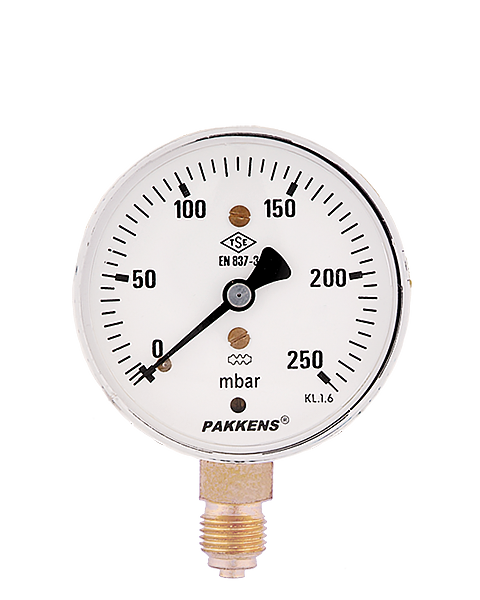

MC 063


• カプセルダイアフラム圧力計は、低圧測定に使用。
• 高粘度流体または結晶性媒体が利用できる場合は使用しないこと。
• 銅合金に適した液体および気体の圧力測定に使用すること。
• 腐食性の気体または液体を測定する場合、ステンレススチール316Lの使用を推奨。
• 振動を伴う環境や拍動圧下では液体充填タイプを使用すること。
主な用途:医療機器、ガス管線、エネルギー線、機械製造
品質保証書
TSE - ダイヤフラムカプセルの圧力計 ダウンロード
CE - 圧力計 - Module C2 ダウンロード
CE - 圧力計 - Module B ダウンロード
GOST-R - Basınç Ölçer ダウンロード
構成特性
取り付けタイプ
  • ボトム接続
目盛単位
  • mbar
目盛範囲 (PN)
  • 0/100
  • 0/160
  • 0/250
  • 0/400
  • 0/600
  • 0 - 1000
真空目盛範囲
  • -100 / 0
  • -160 / 0
  • -250 / 0
  • -400 / 0
  • -600 / 0
  • -1000 / 0
ケース
斜面
動き
  • 真ちゅう
  • ポリカーボネート
湿ったパーツ
  • 銅合金
接続
  • G 1/4’’ B
ダイヤル
  • アルミニウム
ポインター
  • アルミニウム
溶接
  • はんだ付け
使用特性
流体温度
  • 最大値 + 60 °C
作動圧力 (最大)
  •  フルスケールの75%を超えてはならない。
整合
  • EN 837 - 3
精度等級
  • CL 1.6
外気温度
  • - 20 ... + 60 °C
保護率
  • IP 41
機械的振動試験
  • 10Hz-150Hz 1オクターブ/分 - 3軸
機械的衝撃試験用負荷
  • 15g
最適作動範囲
  • 以下の間 0.1 x PN および 0,75 x PN
貯蔵温度
  • -40 ... +70 °C
