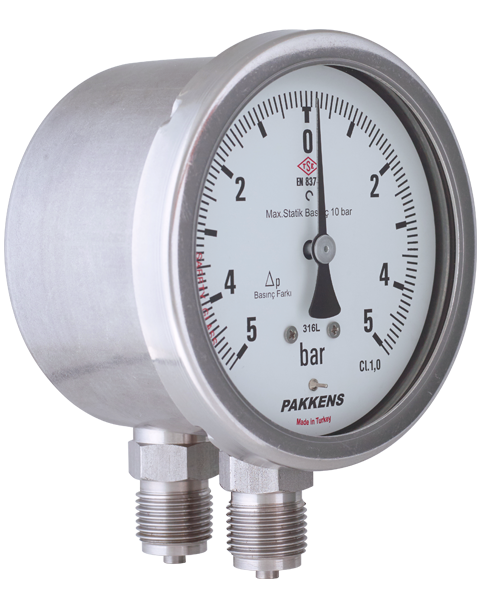

DG 100 / 0397

• Wird eingesetzt, um den Unterschied zwischen zwei separaten Druckquellen zu messen.
• Für den Einsatz mit allen Gasen und Flüssigkeiten, die Edelstahl 316L nicht angreifen.
• Gehäuse und Block aus AISI 316-Edelstahl.
• Filterverstopfung, Durchflussmenge und Flüssigkeitsstand lassen sich überwachen.
• In vibrierenden Umgebungen oder bei pulsierenden Drücken müssen flüssigkeitsgefüllte Typen verwendet werden.
Branche: Petrochemische Anlagen, Bergbauindustrie, Wasseraufbereitungsanlagen und Hydrauliksysteme.
Produktvorstellung Qualitätszertifikate Bild einer technischen Zeichnung
Qualitätszertifikate
TSE - Druckmessgeräte Download
Bild einer technischen Zeichnung
Konstruktive Eigenschaften
Montagetyp
  • Unterer Anschluss
Maßeinheit
  • bar
Skalenbereichbereich (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
Blende
  • Edelstahl AISI-304
Fassung
  • Edelstahl AISI-304
Bewegung
  • Edelstahl AISI-304
Fenster
  • Sicherheitsglas
Mediumberührte Teile
  • Edelstahl AISI-316L
Anschluss
  • G 1/2’’ B
Anzeige
  • Aluminium
Zeiger
  • Justierbares Aluminium
Schweißung
  • WIG-Schweißen
Füllen Sie Flüssigkeit
  • Optional - Glyzerin
Einsatzeigenschaften
Flüssigkeitstemperatur
  • Maximum + 200 °C
Betriebsdruck (max.)
  • Skalenendwert x2
Konformität
  • EN 837 - 1
Genauigkeitsklasse
  • CL 1.0
Umgebungstemperatur
  • - 20 ... + 60 °C
Schutzrate
  • IP 65
Mechanischer Schwingungstest
  • 10Hz-150Hz 1 Oktave / Minute - 3 Achsen
Mechanische Stoßtestbelastung
  • 15g
Optimaler Betriebsbereich
  • Zwischen 0,0 x PN und 1,0 x PN
Lagertemperatur
  • -40 ... +70 °C
