#160 111 51

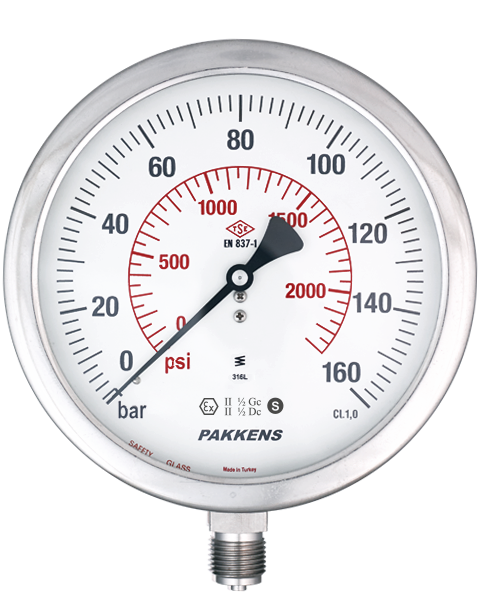

MH 160 SF


• Önden emniyet plakası ile teçhiz edilmiştir. Aşırı basınçtan oluşacak patlama ihtimallerinde sadece arka kapak tahliye yapar, ön yüzden çevreye zarar vermez.
• Nikel alaşımlarını aşındırıcı olmayan sıvı ve gazların basınç ölçümlerinde kullanılırlar.
Endüstri Sektörü : Petrol-kimyasal hatlar, maden sektörü, makina üreticileri ve hidrolik sistemler
Kalite Sertifikaları
TSE - Bourdon Borulu Basınç Ölçer İndir
GOST-R - Basınç Ölçer İndir
CE - Bourdon Borulu Basınç Ölçer - Modül B İndir
CE - Basınç Ölçer - Modül C2 İndir
Teknik Çizimler
Yapısal Özellikler OpsiyonlarMamülün opsiyonlarını göster
Montaj Tipi
  • Alttan Bağlantılı
  • Teknik Çizime Bakınız
Ölçü Birimi
  • bar/psi
  • bar
  • psi
  • kg/cm²
Ölçü Aralığı
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/315
  • 0/400
  • 0/600
  • 0/1000
Vakum Ölçü Aralığı
  • -1 / 0
  • -1 / +0,6
  • -1 / +1,5
  • -1 / +3
  • -1 / +5
  • -1 / +9
  • -1 / +15
  • -1 / +24
Gövde
  • Paslanmaz AISI-316L
Kapak
  • Paslanmaz AISI-316L
Mekanizma
  • Paslanmaz AISI-304
  • VIB-LOCK Mekanizma
Görünüm Levhası
  • Emniyetli Cam
Basınç Organı
  • Paslanmaz AISI-316L
Bağlantı
  • G 1/2’’ B
  • 1/2’’ NPT
Kadran
  • Alüminyum
İbre
  • Alüminyum
Birleştirme Kaynağı
  • TIG Kaynağı
Kullanım Özellikleri OpsiyonlarMamülün opsiyonlarını göster
Uygunluk
  • EN 837 - 1
Çalışma Basıncı (Azami)
  • Tam skala değerini geçmemelidir.
Hassasiyet Sınıfı
  • KL 1.0
  • KL 0.5
Koruma Sınıfı
  • IP 65
  • IP 68
Mekanik Titreşim Testi
  • 10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende
Mekanik Şok Test Yükü
  • 15g
Optimum Ölçüm Aralığı
  • 0,0 x PN ve 1,0 x PN arasında
Aşırı Basınç Sınırı
  • F.S. x 1,3
Akışkan Sıcaklığı
  • Azami + 200 °C
Ortam Sıcaklığı
  • - 20 ... + 60 °C
Depolama Sıcaklıkları
  • -40 ... +70 °C
