#100 131 01

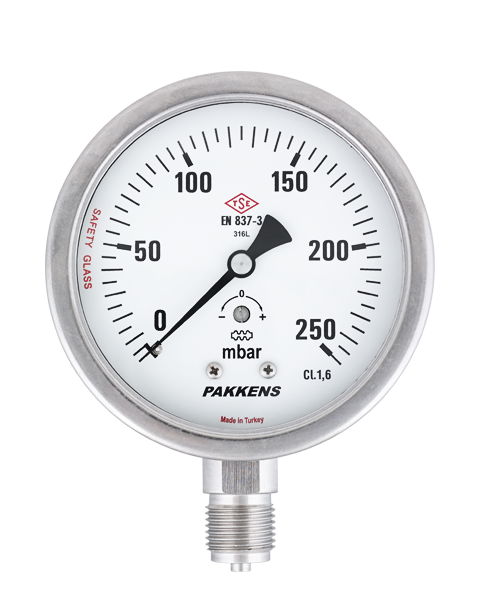

MC 100


• Kapsül diyaframlı basınç ölçerler düşük basınç ölçümlerinde kullanılır.
• Aşırı yoğun veya kristalleşebilen ortamlarda kullanılamaz!
• Nikel alaşımlarını aşındırıcı olmayan sıvı ve gazların basınç ölçümlerinde kullanılırlar.
• Darbeli basınçlı veya titreşimli ortamlarda sıvı dolgulu tipleri kullanılır.
Endüstri Sektörü: Medikal cihazlar, gaz, enerji dağıtım ve makina üretim.
Kalite Sertifikaları
TSE - Kapsül Diyaframlı Basınç Ölçler İndir
GOST-R - Basınç Ölçer İndir
Teknik Çizimler
Yapısal Özellikler OpsiyonlarMamülün opsiyonlarını göster
Montaj Tipi
  • Alttan Bağlantılı
  • Teknik Çizime Bakınız
Ölçü Birimi
  • mbar
Ölçü Aralığı
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/315
  • 0/400
  • 0/600
  • 0/1000
Vakum Ölçü Aralığı
  • -1000 / 0
  • -25 / 0
  • -40 / 0
  • -60 / 0
  • -100 / 0
  • -160 / 0
  • -250 / 0
  • -400 / 0
  • -600 / 0
Gövde
  • Paslanmaz AISI-304
Kapak
  • Paslanmaz AISI-304
Mekanizma
  • Paslanmaz AISI-304
Görünüm Levhası
  • Emniyetli Cam
Basınç Organı
  • Paslanmaz AISI-316L
Bağlantı
  • G 1/2’’ B
  • 1/2’’ NPT
Kadran
  • Alüminyum
İbre
  • Alüminyum
Birleştirme Kaynağı
  • TIG Kaynağı
Dolum Sıvısı
  • Gliserin
Kullanım Özellikleri OpsiyonlarMamülün opsiyonlarını göster
Çalışma Basıncı (Azami)
  • Tam skala değerinin maksimum %75' geçmemelidir.
Uygunluk
  • EN 837 - 3
Hassasiyet Sınıfı
  • KL 1.6
Koruma Sınıfı
  • IP 41
  • IP 65
Mekanik Titreşim Testi
  • 10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende
Mekanik Şok Test Yükü
  • 15g
Optimum Ölçüm Aralığı
  • 0,1 x PN ve 0,75 x PN arasında
Aşırı Basınç Sınırı
  • PN x 1.25
Akışkan Sıcaklığı
  • Azami + 100 °C
Ortam Sıcaklığı
  • - 20 ... + 60 °C
Depolama Sıcaklıkları
  • -40 ... +70 °C
