SH 0504 Винтовое соединение

#SH 0504

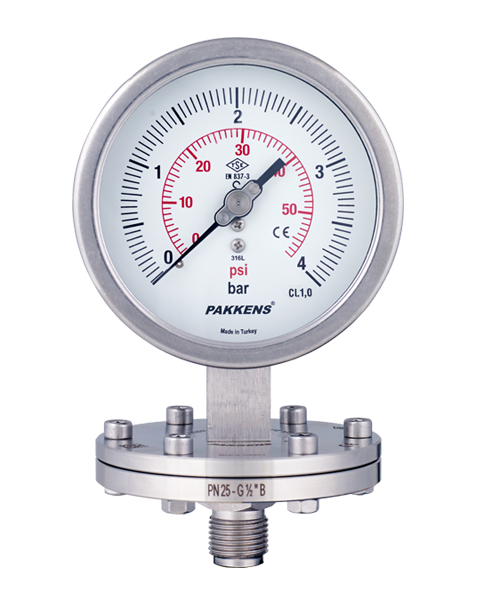

SH 0504 Винтовое соединение


• Манометры этого типа имеют горизонтально расположенный манометрический элемент и называются так же манометрами Шафера.
• Манометры с горизонтальной диафрагмой (манометры Шафера) используются для измерения малого давления или низкого вакуума.
• Диафрагма непосредственно связана с ходовой частью, показания манометра быстры и стабильны по сравнению с датчиками с трубчатой пружиной.
• Все мембранные группы изготавливаются из нержавеющей стали AISI 316L. Диафрагмы могут быть изготовлены из сплава Hastelloy C276 или Monel 400 по заказу
• По запросу диафрагма может быть с покрытием из ПТФЭ
• Манометры с мембранными разделителями используются в случае вязких, вызывающих коррозию и засоряющих технологических жидкостей.
• Прекрасно подходят для измерения давления вязких жидкостей или кристаллизующихся сред.
• Мембранные группы, которые используются для измерения низких давлений.
• Не могут быть использованы в условиях вибрации или пульсирующего давления.
Отрасли: нефтехимические заводы, горнодобывающие промышленности, машиностроение и производство гидравлики/пневматики
Сертификаты качества
TSE - Капсульные (мембранные) манометры скачать
ATEX - Манометры скачать
GOST-R - Basınç Ölçer скачать
Изображение чертежа
Пользовательские Свойства
Температура жидкости
  • максимум + 120 °C
Рабочее давление (макс.)
  • Сусло не превысить полномасштабное.
Соответствие
  • EN 837 - 3
Класс точности
  • CL 1.6
Температура окружающей среды
  • - 20 ... + 60 °C
Категория защиты
  • IP 65
Температура хранения
  • -40 ... +70 °C
Конструктивные Свойства
типы контакта
Process Connection
  • G 1/2"
Единицы шкалы
  • бар
Диапазон шкалы (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
Диапазон шкалы (mbar)
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/400
Корпус диафрагмы
  • Нерж. сталь AISI-316L
Диафрагма
  • Нерж. сталь AISI-316L
Корпус
  • Нерж. сталь AISI-316L
Обод шкалы
  • Нерж. сталь AISI-316L
Механизм
  • Нерж. сталь
Окно
  • Многослойное стекло
Циферблат
  • Алюминий
Указатель
  • Алюминий
Номинальный диаметр
  • Ø100 mm
  • Ø160 mm
Гайки и болты
  • Нерж. сталь
Уплотнение
  • Viton
