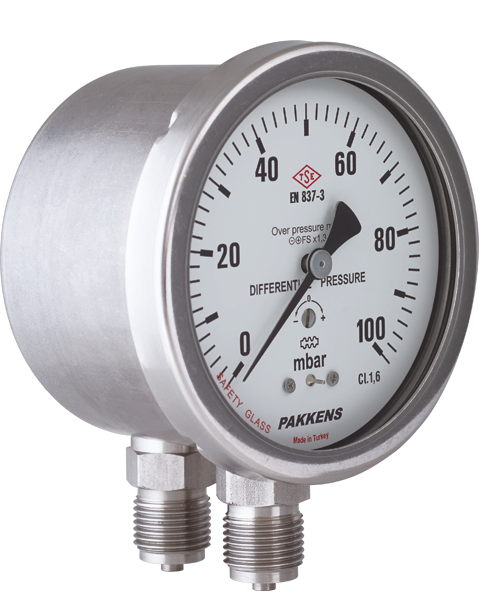

DG 100 131

DG 100 131


• Utilizzati per la misurazione della differenza fra due fonti di pressione separate.
• Utilizzato con gas e liquidi che non attaccano l’acciaio inossidabile 316L.
• Involucro e blocco in acciaio inossidabile AISI 316.
• Possibilità di monitoraggio dell’ostruzione dei filtri, della portata e del livello del liquido.
• In ambienti con presenza di vibrazioni e di pressioni pulsanti, si dovranno utilizzare modelli riempiti di liquido.
Settore industriale: impianti petrolchimici, industria mineraria, impianti di trattamento delle acque e impianti idraulici.
Certificati di qualità
TSE - Manometri a capsula scaricare
Immagine di disegno tecnico
Proprietà di Utilizzo opzioniMostra le opzioni del prodotto
Conformita
  • EN 837 - 1
Pressione Esercizio (max.)
  • Valore in scala reale x1,3
Classe di precisione
  • CL 1.6
Classe di protezione
  • IP 65
Prova di vibrazione meccanica
  • 10Hz-150Hz 1 Ottava / minuto - 3 assi
Prova di carico impatto meccanico
  • 15g
Intervallo d'esercizio ottimale
  • Fra 0,0 x PN e 1,0 x PN
Temperatura del fluido
  • Massimo + 100 °C
Temperatura ambiente
  • - 20 ... + 60 °C
Temperatura di stoccaggio
  • -40 ... +70 °C
Proprietà Costruttive opzioniMostra le opzioni del prodotto
Tipo di montaggio
  • Collegamento inferiore
  • Vedere disegno tecnico
Unità scala
  • mbar
Intervallo scala (PN)
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0/400
  • 0/600
  • 0 - 1000
Cassa
  • Acciaio inossidabile AISI-304
Lunetta
  • Acciaio inossidabile AISI-304
Movimento
  • Acciaio inossidabile AISI-304
Schermo
  • Vetro Stratificato
Parti a umido
  • Acciaio inossidabile AISI-316L
Collegamento
  • G 1/2’’ B
  • 1/2’’ NPT
Quadrante
  • Alluminio
Puntatore
  • Alluminio Registrable
Saldatura
  • Saldatura a TIG
