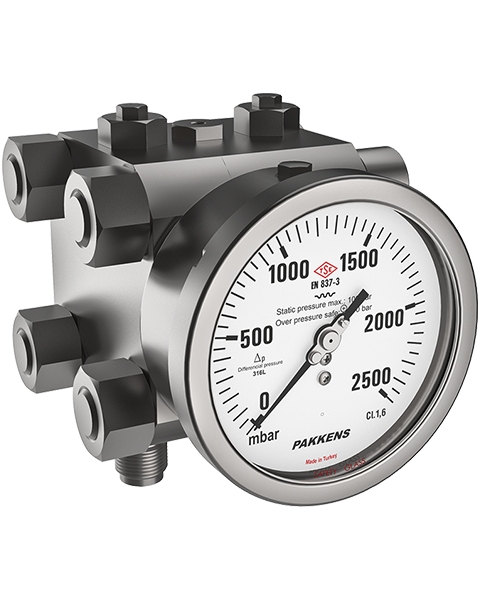

DG 0597

DG 0597


• Utilizzati per la misurazione della differenza fra due fonti di pressione separate.
• Utilizzato con gas e liquidi che non attaccano l’acciaio inossidabile 316L.
• Involucro e blocco in acciaio inossidabile AISI 316.
• Su richiesta, è possibile produrre diaframmi in Hastelloy C276 o Monel 400.
• Buona resistenza alle pressioni statiche elevate
• Possibilità di monitoraggio dell’ostruzione dei filtri, della portata e del livello del liquido.
• In ambienti con presenza di vibrazioni e di pressioni pulsanti, si dovranno utilizzare modelli riempiti di liquido.
Settore industriale: impianti petrolchimici, industria mineraria, impianti di trattamento delle acque e impianti idraulici.
Certificati di qualità
TSE - Manometri a capsula scaricare
GOST-R - Basınç Ölçer scaricare
ATEX - Manometri differenziali scaricare
Immagine di disegno tecnico
Proprietà di Utilizzo opzioniMostra le opzioni del prodotto
Conformita
  • EN 837 - 1
  • ATEX 94/9/EC
Pressione Esercizio (max.)
  • PN ± 250 bar
  • PN ± 400 bar
Classe di precisione
  • CL 1.6
Classe di protezione
  • IP 55
  • IP 65
Intervallo d'esercizio ottimale
  • Fra 0,0 x PN e 1,0 x PN
Temperatura del fluido
  • Massimo + 150 °C
Temperatura ambiente
  • - 20 ... + 60 °C
Temperatura di stoccaggio
  • -40 ... +70 °C
Proprietà Costruttive opzioniMostra le opzioni del prodotto
Tipo di montaggio
  • Collegamento inferiore
Unità scala
  • bar
  • psi
Intervallo scala (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
Diaframma
  • Acciaio inossidabile AISI-316L
  • Monel 400
  • Hastelloy C276
Cassa
  • Acciaio inossidabile AISI-304
  • Acciaio inossidabile AISI-316L
Lunetta
  • Acciaio inossidabile AISI-304
  • Acciaio inossidabile AISI-316L
Movimento
  • Acciaio inossidabile AISI-304
Schermo
  • Vetro Stratificato
Quadrante
  • Alluminio
Puntatore
  • Alluminio
  • Alluminio Registrable
Saldatura
  • Saldatura a TIG
