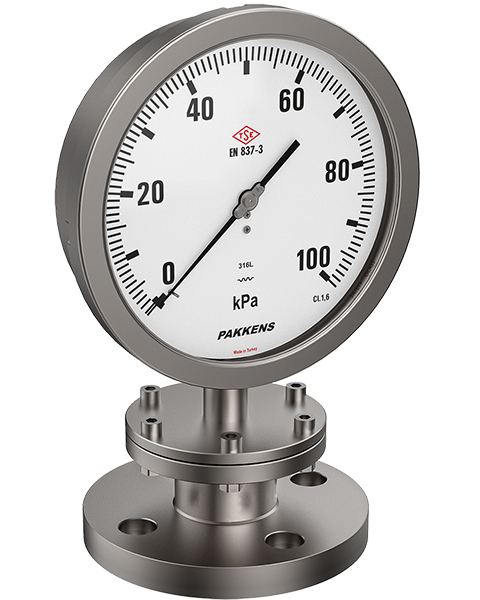

SH 0526


• Ces types de manomètres sont dotés d'éléments de pression horizontaux et sont également appelés manomètres Schaeffer.
• Les manomètres à membrane horizontale (type Schaeffer) sont utilisés pour mesurer des pressions ou du vide faibles.
• La membrane est directement connectée au mouvement, les lectures du manomètre sont plus rapides et plus stables que les manomètres à tube de Bourdon
• Tous les groupes de membranes sont faits de AISI 316L. Des membranes en Hastelloy C276 ou Monel 400 peuvent être faits sur demande
• La membrane peut être recouverte de PTFE sur demande
• Les manomètres à membrane doivent être utilisés si les liquides des process sont très visqueux, corrosifs ou provoquent facilement des colmatages,
• Conviennent parfaitement pour mesurer la pression des fluides visqueux ou des matières cristallisables.
• Groupes de membranes qui sont utilisés pour mesurer les pressions basses.
• Ne peuvent être utilisés dans les environnements vibratoires ou avec des pressions pulsées.
Secteur d'industrie : Usines pétrochimiques, industrie minière, fabrication de machinerie et hydrauliques/pneumatiques
Certificats de qualité
TSE - Manomètres à capsule / membrane télécharger
ATEX - Manomètres télécharger
GOST-R - Basınç Ölçer télécharger
Image Schéma technique
Caractéristiques de Construction
Process Connection
  • Connexion par bride
Unité d'échelle
  • bar
Étendue d'échelle (PN)
  • 0/0,6
  • 0/1
  • 0/1,6
  • 0/2,5
  • 0/4
  • 0/6
  • 0/10
  • 0/16
  • 0/25
Corps de membrane
  • Acier inoxydable AISI-316L
Membrane
  • ≤2,5 bar AISI 316L
  • ≥4 bar Duratherm
Boîtier
  • Acier inoxydable AISI-316L
Lunette
  • Acier inoxydable AISI-316L
Mouvement
  • Acier inoxydable
Vitre
  • Verre feuilleté
Cadran
  • Aluminium
Aiguille
  • Aluminium
Diamètre évalué
  • Ø100 mm
  • Ø160 mm
Écrous et boulons
  • Acier inoxydable
Étanchéité
  • Viton
Types de Contact
Taille de bride
  • DN 15
  • DN 20
  • DN 25
  • DN 40
  • DN 50
Caractéristiques D'utilisation
Pression de fonctionnement (maxi.)
  • Nécessité ne pas dépasser complet.
Conformité
  • EN 837 - 3
Classe de précision
  • CL 1.6
Température ambiante
  • - 20 ... + 60 °C
Indice de protection
  • IP 65
Température du fluide
  • maximum + 120 °C
Température de stockage
  • -40 ... +70 °C
