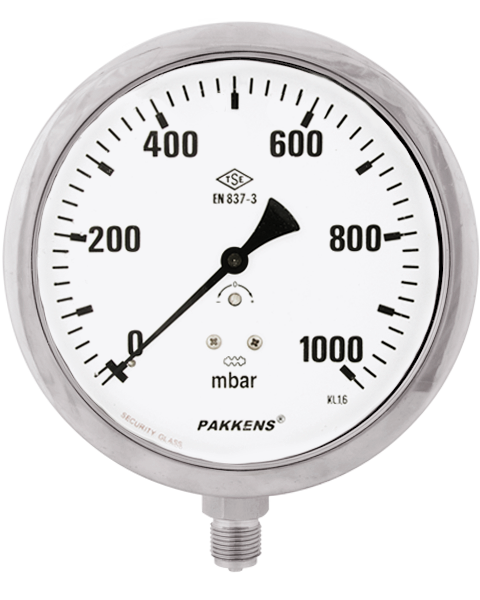

MC 160


• Los indicadores de diafragma de cápsula se utilizan para medir valores bajos de presión.
• No se deben utilizar si existen fluidos de alta viscosidad o formas cristalizables.
• Se utilizan con gases y líquidos que no atacan el acero inoxidable 316L..
• En entornos sometidos a vibraciones o compresiones pulsantes, deben utilizarse tipos llenos de líquido.
Sector industrial: Dispositivos médicos, gas, líneas eléctricas y fabricación de maquinaria.
Certificados de calidad
TSE - Indicadores de diafragma de cápsula descargar
GOST-R - Basınç Ölçer descargar
Imagen de dibujo técnico
Propiedades de Uso opcionesMostrar opciones de producto
Presión de funcionamiento (máx.)
  •  No debe superar el 75 % del valor máximo de la escala.
Conformidad
  • EN 837 - 3
Clase de precisión
  • CL 1.6
Grado de protección
  • IP 41
  • IP 65
Prueba de vibración mecánica
  • 10Hz-150Hz 1 octava / minuto - 3 ejes
Carga de prueba de choque mecánico
  • 15g
Rango de funcionamiento óptimo
  • Entre 0,1 x PN y 0,75 x PN
Límite de sobrepresión
  • PN x 1.25
Temperatura del líquido
  • Máximo + 200 °C
Temperatura ambiente
  • - 20 ... + 60 °C
Temperatura de almacenamiento
  • -40 ... +70 °C
Propiedades de Construcción opcionesMostrar opciones de producto
Tipo de montaje
  • Conexión inferior
  • Consulte el dibujo técnico.
Unidad de escala
  • mbar
Rango de escala (PN)
  • 0/25
  • 0/40
  • 0/60
  • 0/100
  • 0/160
  • 0/250
  • 0 - 315
  • 0/400
  • 0/600
  • 0 - 1000
Rango de escala de vacío
  • -1000 / 0
  • -16 / 0
  • -25 / 0
  • -40 / 0
  • -60 / 0
  • -100 / 0
  • -160 / 0
  • -250 / 0
  • -400 / 0
  • -600 / 0
Caja
  • Acero inoxidable AISI-304
Bisel
  • Acero inoxidable AISI-304
Desplazamiento
  • Acero inoxidable AISI-304
Ventana
  • Vidrio Laminado
Piezas humedecidas
  • Acero inoxidable AISI-316L
Connection
  • G 1/2’’ B
  • 1/2’’ NPT
Esfera
  • Aluminio
Puntero
  • Aluminio
Soldadura
  • Soldadura TIG
